【電源防雷器保護電路】_220V交流電源防雷保護_電源防雷器防護電路圖
人氣：5869發表時間：2019-11-02

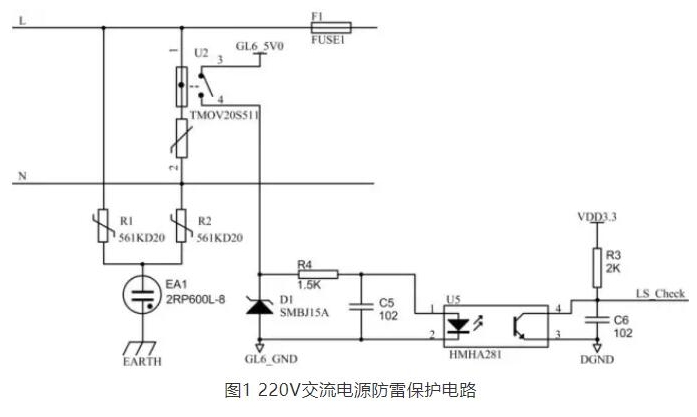

環境動力監控系統中電源采用220V交流電源供電，前端所使用的防雷保護電路詳見圖1。
由于采用了復合對稱電路與共模、差模全保護，因此L、N可以隨便接，安全。即便壓敏電阻短路失效后與電路脫離，一般也不會引起火災。根據實際的使用經驗U2最容易遭受雷擊損壞，由于壓敏電阻本身的老化或承受暫時過電壓的多次沖擊，壓敏電阻的漏電流迅速增加發熱導致短路失效。壓敏的短路失效將造成整個供電線路的短路故障，并引起著火、爆炸等威脅到人身和財產安全的嚴重事故。
本電路由于采用了金屬氧化鋅壓敏電阻U2，因此能有效地避免傳統的氧化鋅壓敏電阻因短路失效可能帶來的火災等安全隱患。與此同時，如果因為雷擊損壞時，其隔離的熔斷保險絲將同時熔斷，主機CPU可以在LS_Check端檢測到相應的信號，從而起到雷擊損壞報警功能。

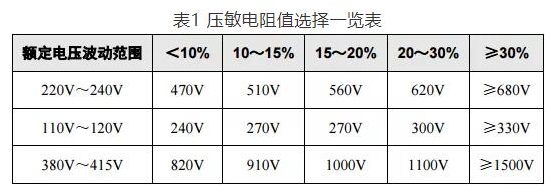

壓敏電阻的壓敏電壓值可參考表1選取，壓敏電壓值可以適當選高一點，這樣更安全、耐用，故障率低，但殘壓略高。然后根據通流容量要求選擇外形尺寸和封裝形式，或采用幾個壓敏電阻并聯，注意應挑選壓敏電壓值相近的并聯，每個壓敏電阻都要單獨串聯溫度保險管，以延長使用壽命和確保安全。
陶瓷氣體放電管的通流容量根據要求的通流容量選擇，直流擊穿電壓為470V～600V。當要求的通流容量≤3KA時，可以用玻璃放電管代替。
壓敏電阻和氣體放電管都必須按沖擊10次以上的降額值計算通流容量（壓敏電阻為一次沖擊通流容量的三分之一左右，氣體放電管為最大通流容量的一半左右）
