【4-20ma防雷器】_防雷器_4-20ma二線制模擬信號防雷器
人氣：6214發表時間：2019-10-24
4-20ma防雷器適用范圍：
4-20ma防雷器主要用于4-20mA模擬量信號設備點對點的協擊保護，RS485防雷器（SPD、電涌保護器）是依據IEC和GB標準設計，主要用于工控系統數據控制信號、通訊專線、遙測信號、遙控信號的電涌保護器，應用在雷擊保護區1-2區和2-3區。可保護各種4-20mA模擬量信號傳輸設備免受來自信號傳輸線的感應雷擊和電涌電壓帶來的危害,常用于各種工控設備.
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗（≤0.3db)；
2、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
3、具有過流、過壓、箝位三重保護功能，反應速度快；
4、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
5、外觀設計新穎，體積小，安裝方便；
6、傳輸速率高，使用頻率范圍大。
4-20ma防雷器安裝方式:

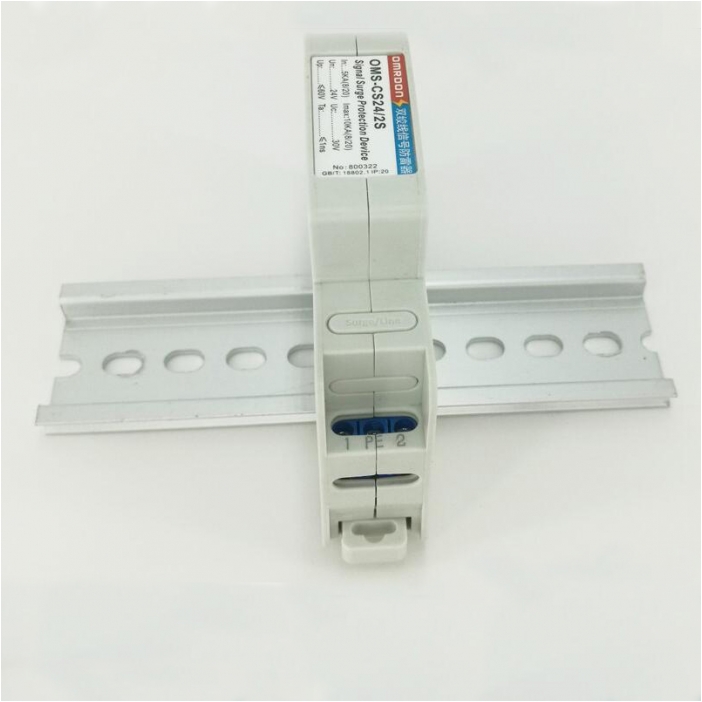

1、4-20ma雙絞線信號防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。2、“Surge/Line”連接引線端，“Protected/Equip”連接被保護設備（或系統）端，“1”與“1'為一條信號通道，“2”與“2'”為一條信號通道,。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。
3、防雷器PE接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
4、4-20ma防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
