接地裝置的使用壽命基本上取決于接地金屬材料的腐蝕速度。不過(guò)，金屬材料在土壤中腐蝕受到影響的因素很多，如土壤孔隙度、土壤電阻率、溶解的鹽類(lèi)、水分、PH值以及細(xì)菌等，因此在不同的土壤環(huán)境中，金屬材料的腐蝕速度也是非常不同的。為了抑制其腐蝕過(guò)程，需要根據(jù)具體的土壤環(huán)境，采取不同的防腐措施。這些措施歸納起來(lái)，大致有如下幾種:

  (1)鍍防腐層:這是最普遍采用的種方法。根據(jù)接地要求，該防腐層應(yīng)具有良好的導(dǎo)電性能，以讓電流能順暢地流人地中，同時(shí)它還必須具有良好的抗腐蝕性能，以防止被覆蓋的金屬受到腐蝕。目前最常用的是鋅層和錫層，鋅和錫本身不易被土壤腐蝕。經(jīng)驗(yàn)表明，鋼上鍍鋅層，鋼上鍍錫層，都可以使埋入地中的鋼或銅接地體得到很好的保護(hù)。
  20世紀(jì)80年代，國(guó)外研制出的GALFAM (Zn-Al-Re) 熱鍍合金也是-種良好的防腐材料。據(jù)鹽霧試驗(yàn)，其耐腐壽命比鋅層還大2-3倍，現(xiàn)已大星用于建筑、車(chē)輛、船舶和機(jī)電等領(lǐng)域。國(guó)內(nèi)研制的稀士一鋅基合金熱鍍材料和鋅-鎳合金熱鍍材料，也是良好的防腐材料，其耐腐壽命均比鋅層的高，它們都可作為鐵質(zhì)接地體的理想防腐層。
  現(xiàn)在還有科研單位正在試驗(yàn)新型的導(dǎo)電防腐涂料，它可以使防腐措施更加簡(jiǎn)便，初步試驗(yàn)結(jié)果是令人滿意的，只要價(jià)格再降低到鍍鋅費(fèi)用水平，即有廣闊的發(fā)展前景。
  (2)犧牲陽(yáng)極保護(hù):將兩種不同金屬一起埋入潮濕土壤中，由于兩種金屬的“電極電位”不同，它們之間會(huì)出現(xiàn)電位差而導(dǎo)致電解腐快。例如銅接地休與地下鍍鋅水管相連，則水管將受到嚴(yán)重腐蝕。鐵質(zhì)接地體與銅線相連，若鋼線有部分埋到地中，則鐵接地體的腐蝕速度將大大加快，因此在接地裝置中最好只有一種金屬材料埋在地中。

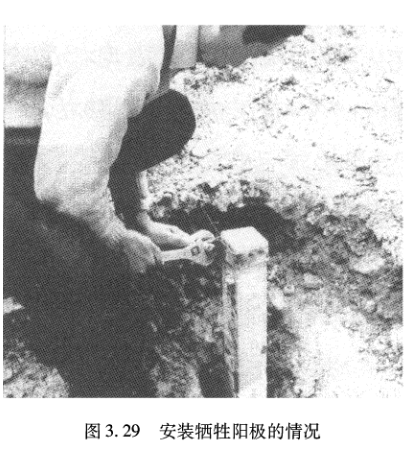

  這個(gè)原理也可以用來(lái)保護(hù)接地裝置，亦即將接地裝置作為陰極，而將電化學(xué)性質(zhì)更活波的金屬材料作為陽(yáng)極也埋入潮濕的土壤中，然后將它們連接起來(lái)，這樣便出現(xiàn)從陽(yáng)極表面流向陰極的直流電流。當(dāng)該電流流向土壤時(shí)會(huì)分解陽(yáng)極金屬，面流向陽(yáng)極表面時(shí)則延緩了陰極金屬的腐蝕速度，從面保護(hù)了接地裝置，所以稱(chēng)之為犧牲陽(yáng)極保護(hù)。圖3.29示出正在實(shí)施的犧牲陽(yáng)極保護(hù)的情況。該法優(yōu)點(diǎn)是無(wú)需外加電源，免維護(hù)，雖然陽(yáng)極金屬不斷消融，但消耗很小(其消耗量主要與電位差和兩極表面大小有關(guān))。缺點(diǎn)是只適用對(duì)電流量需要不太大的地方。

  對(duì)于鐵質(zhì)接地裝置，可以采用鎂合金、鋅合金或鋁合金等材料來(lái)作陽(yáng)極。不過(guò)，鋁合金的陽(yáng)極性能不夠穩(wěn)定，而鋅合金僅適用于土壤電阻率低于15 -20Ω . m的地區(qū)，因此大多數(shù)都還是采用鎂合金來(lái)作陽(yáng)極。

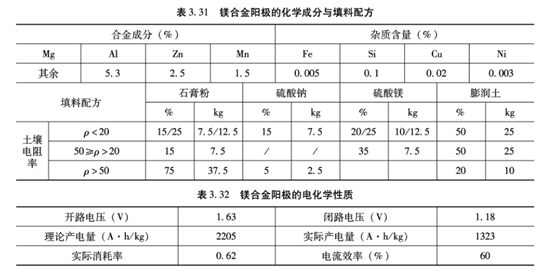

  鎂合金用極的商品規(guī)格有(長(zhǎng)x上底x下底x高) 700mm x 75mm x 85m x 75m, 700mmx88mm x 101mm x88mm和70m x 10Immx 10mm x 100mm三種，重量分別為8kg、l1kg 和14kg,其化學(xué)成分、填料配方以及電化學(xué)性他如表3.31、表3.32所示。使用時(shí)，陽(yáng)極與接地裝置之間的距離為3m,陽(yáng)極與陽(yáng)極之問(wèn)的距離也以3m為宜。陽(yáng)極布置適宜于小集中、大分散的原則。每個(gè)陽(yáng)級(jí)組共有六根陽(yáng)極，組與組之間的距離為1-2km.對(duì)穿越河流的接地裝置或欲保護(hù)的鋼管不宜采用這種方法來(lái)保護(hù)。

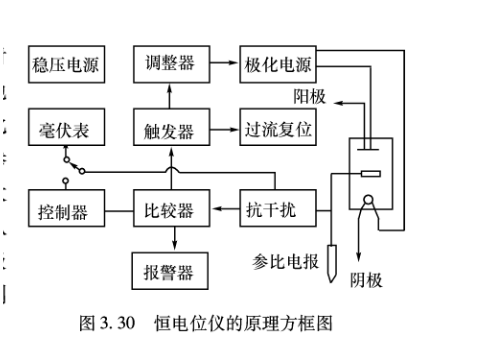

（3)外加電源保護(hù):其基本原理與上述方法相似，接地裝置或被保護(hù)金屬物體仍作為陰極，不同的是采用石墨材料來(lái)作陽(yáng)極，井利用降壓變壓器利整流器等來(lái)提供直流電源，通過(guò)直流電流向陰極流動(dòng)來(lái)延緩陰極金屬的腐蝕速度。為了使接地裝置成被保護(hù)金屬物體在有無(wú)干擾的情況下都對(duì)地處于陰極狀態(tài)，接地裝置或被保護(hù)金屬物體必須保持對(duì)地為負(fù)的電位值，因此通常需要使用如圖3.30所示原理的恒電位儀。

  接地裝置或被保護(hù)金屬物體的電位大多選在(相對(duì)恒電位儀的參比電極的) -0.85~-1.25V 范圍。當(dāng)?shù)叵鲁霈F(xiàn)干擾時(shí)，接地裝置或被保護(hù)金屬物體的電位變化可能偏離該范圍。于是，這種變化會(huì)通過(guò)(硫酸銅)參比電極反映到恒電位儀的比較器輸人端，經(jīng)差動(dòng)放大后，比較器輸出一個(gè)不平衡電流來(lái)控制移相觸發(fā)器，從而使可控硅在移相脈沖作用下改變導(dǎo)通角，以調(diào)整陰極輸出電流，讓接地裝置或被保護(hù)金屬物體的電位恢復(fù)到原來(lái)的電位范圍內(nèi)，維持其陰極保護(hù)作用。

這種方法適合于對(duì)電流量需要較大的地方，如石油輸送管道和大型地網(wǎng)等的使用。
