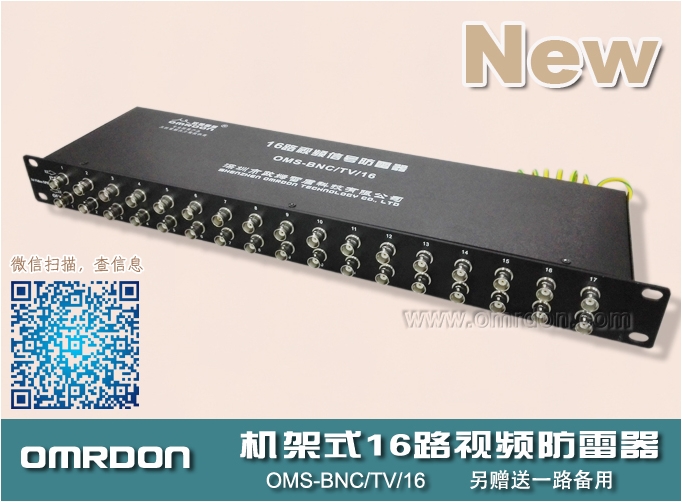

16路視頻信號防雷器 視頻信號防雷器-
歐姆雷盾（OMRDON）視頻信號防雷器（SPD、電涌保護器）主要用于同軸電纜傳輸線路的有線電視傳輸系統、CCTV視頻監控系統設備（如硬盤錄像機、矩陣、光端機、攝像機）的電涌防護。能防止以上各類系統設備被雷擊或工業噪聲等產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成的永久性損壞或瞬間中斷等危害。應用在雷擊保護區1-2區和2-3區。
| 名稱 | 16路視頻信號防雷器 |
| 型號 | OMS-BNC/TV/16 |
| 貨號 | 800305 |
| SPD類別 | 復合型 |
| SPD功能 | 具有限壓、限流功能 |
| 額定電壓 Un | 6V |
| 最大持續操作電壓 Uc | 8V |
| 標稱通流容量（8/20μs） In | 5KA |
| 最大通流容量（8/20μs）Imax | 10KA |
| 電壓保護級別（在1KV/Isn時）Up | ≤30V |
| 響應時間 Ta | ≤1ns |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 |
| 插入損耗 Ae | ≤0.3dB |
| 工作溫區 | -25℃～+85℃ |
| 傳輸速率 | 10M bps |
| 接口形式 | BNC/KK,BNC/JK |
| 保護線路 | 8路 |
| 外殼材料 | 金屬板材 |
| 外殼保護等級 | IP20 |
| 測試標準 | GB18802.1 -18802.21，IEC61643-21：2000 |
1.本系列視頻信號防雷器可以直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的
設備（或系統）越近越好。
2.防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反。
3.防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4.該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除
防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5.防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地
線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6.該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
防雷器安裝注意事項
1.防雷器輸出端所有端口均連接被保護設備；
2.正負線路請勿接反或接錯,切記不可帶電作業；
3.防雷器安裝在被保護設備前端越近效果越好；
4.設備需要定期檢查，產品劣化后必須立即更換；
5.接地一定要良好且接地電阻不大于4歐姆。
