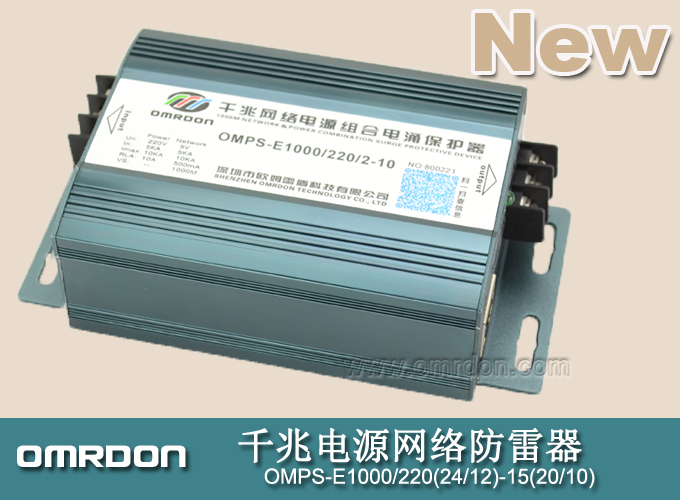

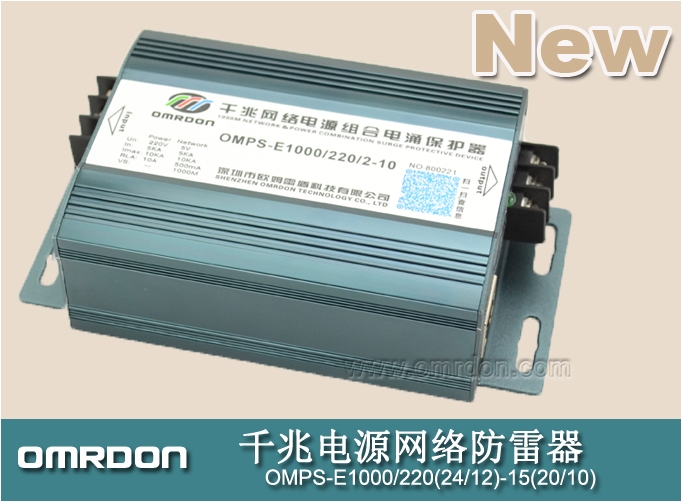

10KA 千兆網絡電源組合型防雷器-
歐姆雷盾（OMRDON）10KA千兆網絡電源組合型電涌保護器 （又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。千兆 電源 網絡 組合電涌保護器
| 名稱 | 千兆網絡電源組合型電涌保護器 | |||||
| SPD類別 | 復合型SPD | |||||
| SPD功能 | 具有限壓、限流功能 | |||||
| 型號 | OMPS-E100/12/2-10 | OMPS-E100/24/2-10 | OMPS-E100/220/2-10 | |||
| 類型 | 電源 | 網絡 | 電源 | 網絡 | 電源 | 網絡 |
| 標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
| 最大持續運行電壓Uc | 18V | 8V | 36V | 8V | 320V | 8V |
| 標稱放電電流(8/20μS) In | 5kA | 5KA | 5KA | 5KA | 5KA | 5KA |
| 最大放電電流(8/20μS) Imax | 10kA | 10KA | 10KA | 10KA | 10KA | 10KA |
| 電壓保護水平(In下) Up | ≤36V | ≤20V | ≤75V | ≤20V | ≤900V | ≤20V |
| (8/20μs) | x-x(10/700μs) | (8/20μs) | x-x(10/700μs) | (8/20μs) | x-x(10/700μs) | |
| 響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
| 傳輸速率Vs | - | 1000M bps | - | 1000M bps | - | 1000M bps |
| 插入損耗Ae | - | ≤0.2db | - | ≤0.2db | - | ≤0.2db |
| 接口類型 | 接線端子 | RJ45/1-8 | 接線端子 | RJ45/1-8 | 接線端子 | RJ45/1-8 |
| 安裝接線規格 | 2.5mm2 | - | 2.5mm2 | - | 2.5mm2 | - |
| 失效指示 | 綠色:正常 | -- | 綠色:正常 | -- | 綠色:正常 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
| 溫度范圍 | -40℃…+85℃ | |||||
| 安裝方式 | 墻面固定或水平固定（放置） | |||||
| 外形尺寸 | 134mmx76mmx41mm | |||||
| 外殼材料 | 鋁合金 | |||||
| 外殼保護等級 | IP20 | |||||
| 測試標準 | GB18802.1 GB/T 18802.21 | |||||
1.通流容量大：20KA(8/20μS),電源線路采用兩級復合平衡線路,交流不分零/火線,零/火線隨便接(直流需分正負極）,差模、共模全保護。
2.電源、1000M網絡防雷二合一設計理念，不占空間;
3.能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
4.內部采用兩級串聯式復合型保護，殘壓低，使用壽命長；
5.電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
6.采用集成化結構、體積小、接線簡易、安裝方便。
產品尺寸圖：
