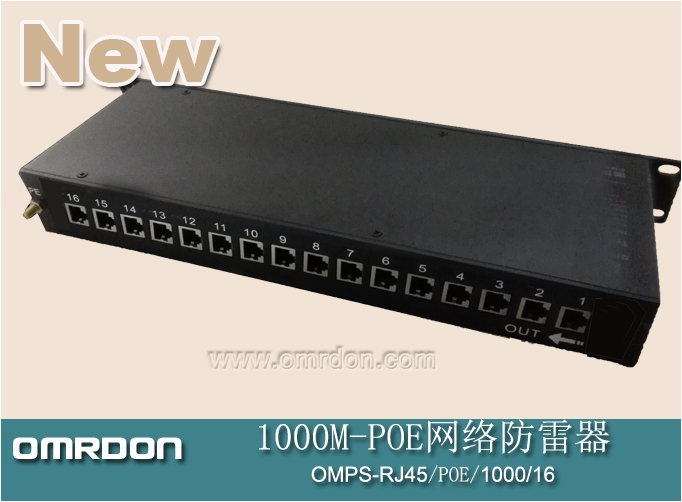

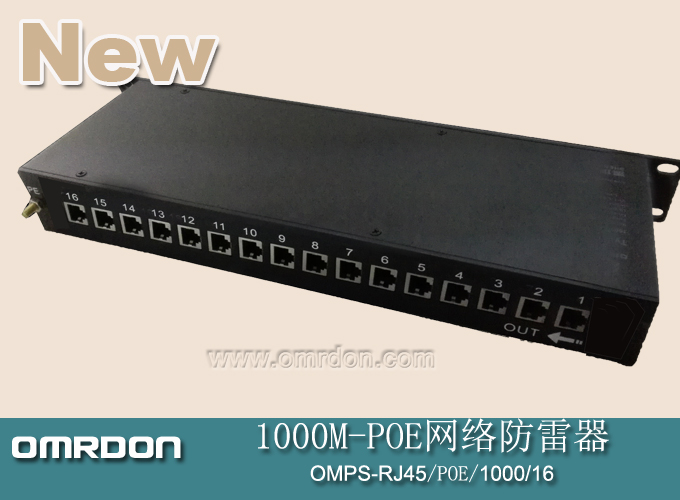

16路千兆POE網絡防雷器-
歐姆雷盾（OMRDON）16路1000MPOE網絡防雷器（千兆POE防雷器、以太網供電防雷器），是依據IEC和GB標準設計和制造，同時滿足IEEE802.3AT要求，采用優質、高泄放電能力的電涌保護器件和超低結電容超快速恢復二極管矩陣結構、網絡濾波器等為數據線提供高能粗級保護和低能量的精細保護，適用于利用六類網線同時傳輸電源、網絡信號的服務器、無線AP、網絡攝像機、網絡交換機等通信設備的電涌保護，一體化集成設計，安裝方便。
| 產品名稱 | 16路千兆POE網絡防雷器 | |||
| 型號 | OMPS-RJ45/POE/1000/16 | |||
| SPD類別 | 復合型 | |||
| SPD功能 | 具有過壓，過熱，過流保護功能 | |||
| 傳輸模式 | 直流電源、網絡信號同傳 | |||
| 線路類別 | 電源 | 網絡 | ||
| 標稱工作電壓 Un | DC48V | 5V | ||
| 最大持續運行電壓Uc | 60V | 8V | ||
| 標稱通流容量In | 3kA(8/20μs) | 3KA(8/20μs) | ||
| 10/700μs 6KV | 10/700μs 6KV | |||
| 保護水平Up(10/700μs,3kA) | X-X ≤100V | X-X≤15V | ||
| X-PG ≤350V | X-PG ≤350V | |||
| 最大數據傳輸速率 Vs | --- | 100Mbps | ||
| 插入損耗 Ae | --- | ≤0.2dB | ||
| 接口形式（保護線腳） | Rj45（4，5，7，8） | Rj45（1/2，3/6) | ||
| 外殼 | 鋁合金/鋼板噴粉 | |||
| 安裝固定方式 | 螺絲固定 | |||
| 適用環境 | 溫度-40～+85℃，相對濕度≤95％(25℃) | |||
1、千兆以太網供電POE網絡防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、防雷器的輸入端（INPUT）與信號線相連,輸出端（OUTPUT）與被保護設備相連,不可以接反
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地
線相連(接地電阻值不大于4歐姆)。信號的屏蔽線可直接接到接地端子上。
5、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。

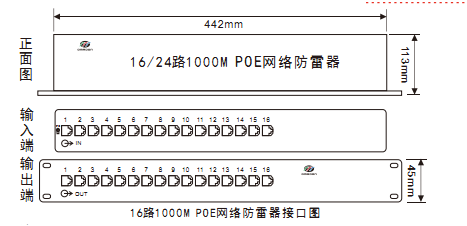

防雷器尺寸及接線圖：
